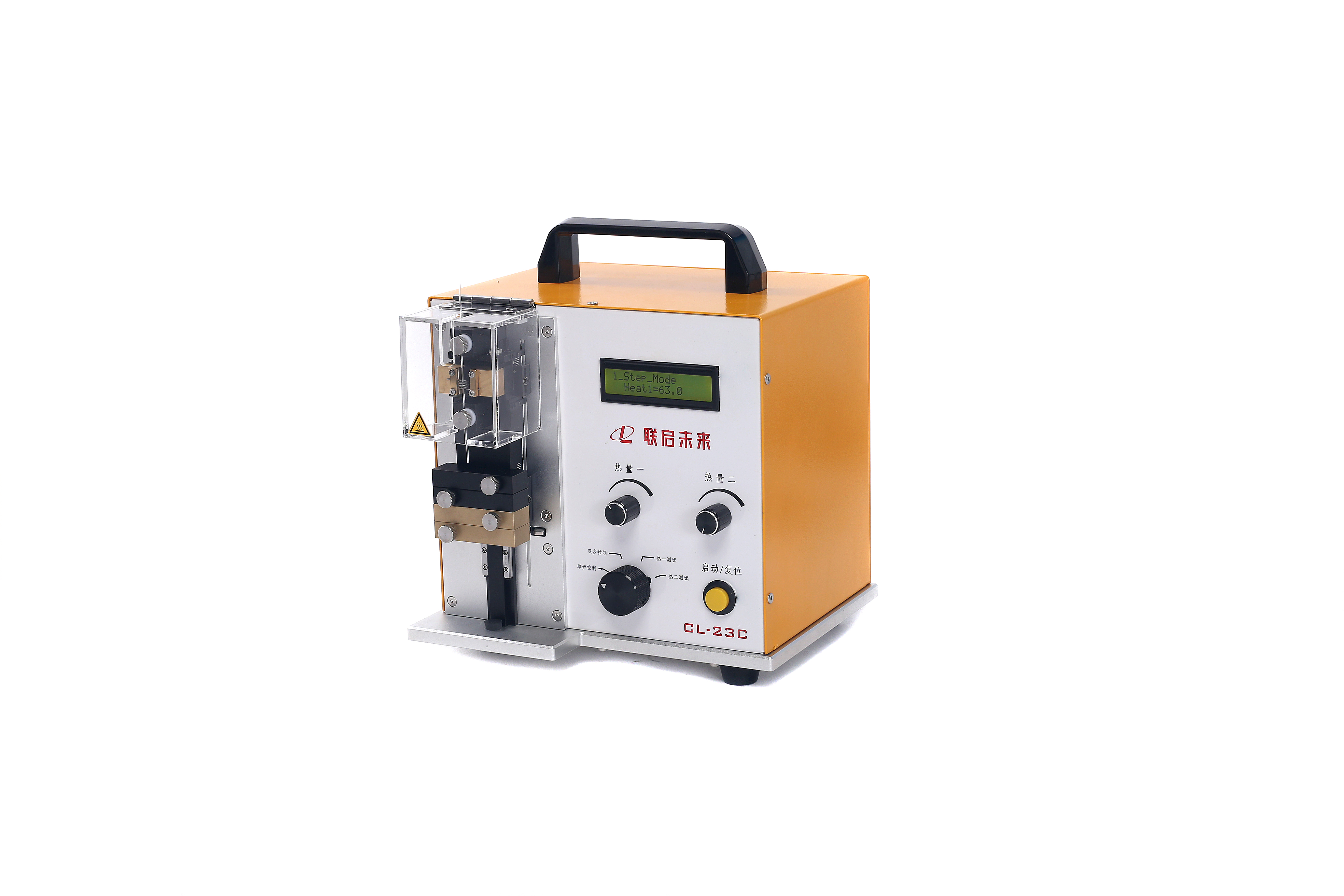

聯啟未來 拉制儀 CL-23C

一、產品介紹

CL-23C垂直拉制儀是武漢聯啟未來生物技術有限公司自主研發生產的一款經濟型垂直式玻璃微電極拉制設備，整機采用成熟重力下落式拉制原理，依靠合金加熱絲加熱熔融玻璃毛細管，搭配配重砝碼實現純重力自動下拉，無需復雜氣壓、激光輔助結構，操作簡單、性價比高，可穩定批量制備多規格玻璃微針、微電極與顯微探針。設備適配常規硼硅酸鹽玻璃毛細管，廣泛適配生物科研全場景電極與注射針制備需求。

二、儀器簡介

CL-23C采用立式垂直一體化結構，玻璃毛細管豎直夾持、原位加熱、重力自動下拉，結構簡潔穩定，區別于水平拉制儀，可有效規避橫向拉力偏差，保證同批次針尖一致性。整機體積小巧、自重輕便，適配常規實驗室臺面擺放，同時支持全球寬電壓市電輸入，適配國內外不同實驗室供電環境。整機已完成歐盟CE合規認證，符合機械安全與電磁兼容標準，可合規出口海外實驗室。

（一）整機核心硬件組成

1. 數顯顯示屏：實時同步展示實時加熱熱量、設備運行狀態、故障報警代碼；

2. 雙路熱量調節旋鈕：熱量一旋鈕管控單步拉制加熱功率，熱量二旋鈕管控雙步拉制第二段加熱功率，支持按壓切換調節倍率，微調精度更高；

3. 模式選擇旋鈕：一鍵切換熱測試、一步拉制、兩步拉制三種工作模式；

4. 啟動/復位按鍵：一鍵啟動完整拉制流程，設備異常時一鍵整機復位；

5. 分級配重系統：標配25g輕質鋁砝碼、69g加重銅砝碼，可自由疊加組合，適配不同錐度與針尖粗細需求；

6. 緩沖夾持結構：玻璃管固定螺絲內置柔性緩沖墊，剛性夾持不傷管壁；

7. 雙刻度調節模塊：下滑塊行走刻度、加熱模塊行走刻度，精準控制雙步拉制下落距離與加熱位移；

8. 合金加熱絲組件：標配3圈耐高溫合金加熱絲，支持1~10圈自由選配，適配不同管徑玻璃管；

9. 透明安全防護罩：隔絕環境氣流干擾加熱溫度場，同時阻隔高溫加熱絲，杜絕操作人員燙傷風險。

（二）設備認證信息

CE認證證書編號：M.2025.206.C117659；符合2006/42/EC機械指令、2014/30/EU電磁兼容性指令，認證有效期至2030年4月23日，整機安全與電磁干擾指標符合歐盟實驗室設備準入標準。

三、基本原理

CL-23C垂直拉制儀依托純重力被動拉制邏輯，全程無需電機主動拉力，整體分為加熱升溫→玻璃熔融→重力下拉→自然冷卻定型四個閉環階段，運行邏輯簡單穩定，具體流程如下：

1. 加熱升溫階段：將玻璃毛細管豎直固定于上下夾持結構之間，使管體中心對準加熱絲中心位置；設備按照預設熱量參數對合金加熱絲供電，加熱絲快速升溫，對玻璃管局部定點加熱。

2. 玻璃熔融階段：加熱絲溫度持續上升，玻璃管受熱區域逐步軟化、熔融；設備實時數字顯示熱量數值（0.0-99.9），操作人員可直觀把控加熱程度，避免過熱熔斷或加熱不足。

3. 重力下拉階段：玻璃管達到預設熔融粘度后，下滑塊搭載配重砝碼依靠自身重力垂直下落，自動拉伸熔融玻璃段。一步拉制模式下滑塊直接落底，一次性完成拉制；兩步拉制模式下滑塊先中途限位停頓，二次加熱細化管體后，限位塊解除，完成二次拉伸，打造漸變復雜錐度。

4. 冷卻定型階段：拉制完成后加熱絲即刻斷電，玻璃針尖在無風防護罩內自然勻速冷卻，規避環境氣流造成的針尖形變；垂直軸向受力結構大幅降低拉力偏差，同批次拉制電極尖端尺寸差異＜5%。

四、設計理念

（一）傳統垂直拉制儀行業痛點

1. 參數調試門檻高：不同材質、不同批次玻璃管適配參數差異大，新手需要大量試錯才能匹配最優加熱與配重參數；

2. 環境干擾嚴重：室溫波動、空氣流動都會改變加熱場溫度，相同參數多次拉制針型一致性差；

3. 加熱與配重匹配難度大：加熱功率過高易出現雙針粘連無法斷開，功率過低則無法拉斷玻璃毛細管；

4. 復雜針尖成型困難：單一拉制模式無法制作漸變錐度、漏斗形、沙漏形特種注射針尖；

5. 連續工作穩定性不足：長時間不間斷工作易觸發過熱保護，設備自動停機影響實驗進度；

6. 防護設計缺失：玻璃碎渣易掉入導軌內部造成機械卡頓，高溫加熱絲無防護易引發安全隱患。

（二）產品設計理念

1. 極簡旋鈕操控，降低上手門檻：全物理旋鈕搭配數顯屏幕，無需觸屏復雜菜單，一鍵切換工作模式，支持按壓切換溫度微調倍率，新手快速上手；

2. 全數字化熱量可視管控：0.0-99.9全域熱量實時數顯，加熱參數可精準復刻，保證相同管材可重復復現一致針型；

3. 模塊化配重自由組合：雙規格標準砝碼模塊化搭配，從輕質到大重量拉力全覆蓋，適配從超細針尖到大口徑管狀針尖全品類需求；

4. 單/雙步雙模式覆蓋全針型：一步模式適配常規直尖電極，兩步模式適配特種漸變錐度針尖，一臺設備滿足實驗室全部針型制備需求；

5. 全域安全防護設計：外層透明防護罩兼顧防風與防燙傷，整機內置碎渣防護結構，避免玻璃碎屑損傷內部傳動導軌；

6. 原廠標準參數參考庫：配套1.0mm標準硼硅玻璃管官方參考參數表，開箱即可直接使用，大幅減少前期調試時間；

7. 全維度故障自檢報警：內置多維度故障診斷系統，對應專屬故障代碼，快速定位電機、加熱、限位、夾持各類故障，便于維護檢修。

五、功能詳解

（一）雙拉制模式功能

一步拉制模式：適用于直尖、圓錐尖等結構簡單的常規針型，包含持針、通用細胞注射針、穿刺針。操作流程：先開啟熱測試檔位觀察加熱絲亮度，匹配對應熱量參數，切換至單步拉制，安裝玻璃管后一鍵啟動，單次加熱+單次重力下拉直接成型，流程高效快捷。

兩步拉制模式：適用于漏斗形、沙漏形等帶漸變錐度的復雜特種針尖，包含ICSI注射針、ES細胞注射針、顯微切割針。設備分兩次加熱、兩次重力拉伸，第一次預拉細化玻璃管中段，第二次定點加熱二次拉伸，精準控制針尖錐度與肩長，滿足高端顯微操作實驗要求。

（二）核心可調參數及定義

1. 一路加熱熱量，調節范圍 0.0-99.9，參數功能說明：控制一步拉制、雙步拉制第一段加熱溫度

2. 二路加熱熱量，調節范圍 0.0-99.9，參數功能說明：僅控制雙步拉制第二段二次加熱溫度

3. 下拉行程，調節范圍最大 50mm，參數功能說明：決定玻璃管整體拉伸長度，調控針尖錐度總長

4. 輕質配重砝碼，規格 25g（鋁），參數功能說明：小拉力配置，適合超細、易斷裂薄壁玻璃管

5. 加重配重砝碼，規格 69g（銅），參數功能說明：大拉力配置，適合厚壁玻璃管、大口徑針尖制備

6. 加熱絲選配圈數，調節范圍 1-10 圈（標配 3 圈），參數功能說明：圈數越大加熱范圍越寬，適配大管徑玻璃毛細管

（三）整機輔助功能

1. 防風安全防護：一體式透明防護罩，隔絕環境氣流，穩定加熱溫度場，同時物理隔離高溫加熱組件；

2. 開機整機自檢：開機自動檢測電機傳動、加熱回路、限位開關、砝碼感應模塊，提前排查硬件故障；

3. 一鍵復位功能：拉制卡頓、程序異常時，一鍵快速復位傳動結構與控制系統，無需斷電重啟；

4. 全代碼故障報警：內置8類常見故障代碼提示，覆蓋電機回位超時、加熱過熱、夾持松動、砝碼異常掉落、檔位誤操作等全部現場問題，快速定位故障點位。

六、產品核心特點

1. 支持一步、兩步兩種標準拉制模式，全覆蓋常規直尖與特種漸變錐度針尖制備需求；

2. 最大50mm超長垂直下拉行程，可制作更長錐度電極；

3. 0.0-99.9全程數字熱量實時顯示，參數可精準記錄復刻；

4. 耐高溫合金加熱絲耐用性強，支持1-10圈自由選配，適配不同管徑玻璃毛細管；

5. 25g/69g雙規格標準砝碼，可自由疊加組合，拉力檔位靈活可調；

6. 封閉式透明防護外罩，兼顧防風穩溫和高溫安全防護雙重作用；

7. 垂直軸向純重力拉制結構，消除橫向拉力偏差，同批次針尖尺寸差異低于5%；

8. 數字式分段熱量旋鈕，支持按壓切換微調倍率，小幅度精準修正加熱參數；

9. 全球寬電壓適配，AC100V-240V寬電壓輸入；

10. 機身緊湊型輕量化設計，占地空間小，臺面擺放靈活；

11. 兼容1.0mm-2.0mm主流外徑玻璃毛細管，覆蓋實驗室常規耗材規格；

12. 針尖制備區間0.1μm-300μm，從納米級超細針尖到百微米大口徑針型全部兼容。

七、產品用途（分領域+標準參考工藝）

（一）按應用領域劃分用途

• 電生理實驗：制備微米級玻璃微電極，用于離體組織、活體動物神經電信號記錄；
• 顯微注射實驗：制備多規格注射針，用于細胞、胚胎、腦組織精準微量注射；
• 微流控芯片實驗：加工芯片專用連接探針，搭建穩定微流控液路控制系統；
• 生殖醫學實驗：制備ICSI注射針、胚胎吸附針、細胞核移植針，滿足輔助生殖實驗需求；
• 納米微操作實驗：制備超細納米探針，用于微納尺度物質操控與檢測分析。

（二）各針型原廠標準參考工藝參數

八、產品技術參數

產品型號：CL-23C

適配玻璃管外徑：1.0mm ~ 2.0mm

可制備針尖直徑范圍：0.1μm ~ 300μm

熱量顯示與調節范圍：0.0 ~ 99.9

加熱絲最高溫度：室溫～1200℃

加熱絲規格：合金加熱絲，標配 3 圈，可選配 1~10 圈

最大垂直下拉行程：50mm

支持拉制模式：一步拉制、兩步拉制

標配砝碼規格：25g 鋁質輕質砝碼、69g 銅質加重砝碼

同批次針尖一致性誤差：< 5%

防護結構：一體式透明防風防燙防護罩

儀器外形尺寸：215×204×205mm（長 × 寬 × 高）

設備凈重：5.5kg

供電規格：AC100V~AC240V，50/60Hz 全球寬電壓

整機額定功耗：100W

九、主要耗材與維護配件

1. 玻璃毛細管耗材

整機適配外徑1.0mm-2.0mm全規格常規玻璃毛細管，原廠推薦標準耗材為外徑1.0mm、內徑0.6mm硼硅酸鹽玻璃毛細管。

不同廠家、不同配方玻璃管材熔點存在差異，更換管材后建議小幅復測加熱參數。

2. 加熱組件

加熱絲為設備核心消耗品，長期高溫使用會出現氧化形變，需要定期更換。

標配出廠3圈合金加熱絲，同時支持1~10圈全規格選配；圈數越大加熱區域越寬，適合大管徑厚壁玻璃管，小圈數適合超細針尖精細化拉制。

3. 配重砝碼組件

包含25g鋁砝碼、69g銅砝碼兩類標準配重，可自由疊加組合，無需額外校準；

4. 其他配套易耗配件

壓針緩沖橡膠墊：保護玻璃管夾持位置，避免剛性擠壓碎裂，屬于常規易損小件；

傳動導軌潤滑脂：長期維護使用，保證下滑塊下落順滑，保障拉力穩定一致。

十、標準出廠配置清單

1. CL-23C 儀器主機 ×1 臺（整機預裝 3 圈加熱絲）

2. 2M 3×1.5 品字三插設備電源線 ×1 根

3. CHT-3（3 圈）標準加熱絲 ×1 根

4. CHT-5（5 圈）選配加熱絲 ×1 根

5. CHT-6（6 圈）選配加熱絲 ×1 根

6. CHT-8（8 圈）選配加熱絲 ×1 根

7. 整機定制款壓針橡膠緩沖墊 ×2 個（出廠免費贈送）

8. 1.0×0.75-100mm 標準毛細玻璃管 ×50 支

聯啟未來提供全面、及時的售后服務體系。儀器自驗收之日起提供一年免費保修服務，核心產品均配備詳細的保修卡和操作手冊，并設有用戶服務專線（027-84989991），提供24小時本地化技術支持與快速響應。公司可為客戶提供上門安裝調試、操作培訓、故障診斷與維修、原廠配件供應等全鏈條服務。對于超出保修范圍的情況（如用戶使用不當、自行拆解、自然災害及消耗品正常損耗等），公司同樣提供收費維修與配件更換服務。此外，作為一家具備自主研發與整機量產能力的生產型企業，聯啟未來可根據客戶需求提供定制化產品開發和實驗方案配套服務，全方位保障科研實驗的連續性與設備運行的穩定性。
