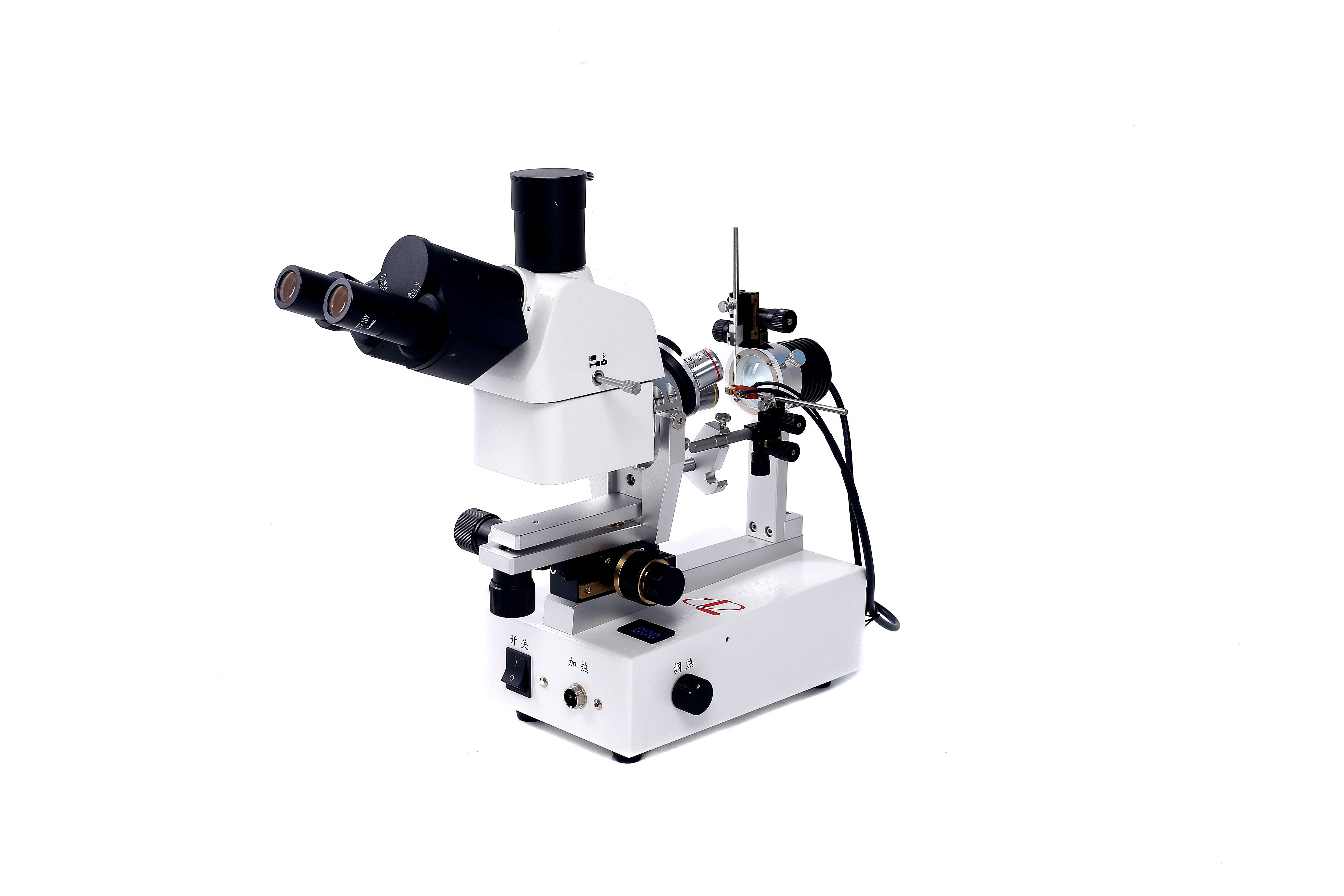

聯啟未來 PF-22N 精密煅針儀

一、產品介紹

PF-22N煅針儀是武漢聯啟未來生物技術有限公司自主研發生產的一款專為玻璃微電極熱加工設計的精密儀器，可搭配全系玻璃拉制儀、PG-22C精密磨針儀聯動使用，完成玻璃針拉制-研磨-熱拋光/折彎全流程標準化制備。該儀器主要針對拉制完成的玻璃電極，開展斷針、火拋光、針尖折彎、尖端拉尖一體化熱加工，修整針尖開口大小、尖端角度與端口光滑度，解決機械研磨無法處理針尖折彎、端口毛刺回火、柔性塑形的工藝短板，適配各類高精度玻璃微電極制備需求，廣泛應用于電生理學、細胞顯微注射、輔助生殖、微流控技術等生物科研核心領域。

PF-22N可全覆蓋實驗室常用玻璃針熱加工需求，適配全品類成型玻璃毛細管。

適用領域

• 輔助生殖領域：ICSI單精子注射針、胚胎活檢針、持卵固定針熱拋光與折彎塑形，滿足試管嬰兒顯微操作標準化針型制備；
• 電生理學領域：玻璃記錄微電極端口拋光、尖端折彎與二次銳化，消除針尖毛刺，穩定電極檢測阻抗，保障電信號采集精度；
• 細胞生物學領域：單細胞顯微注射針尖端塑形、端口修孔，適配活細胞微創注射，降低細胞穿刺損傷率；
• 微流控技術領域：微流控芯片對接探針折彎、端口熱整形，保證管路對接密封性與流體輸送穩定性；
• 模式動物實驗：小鼠、爪蟾等動物顱內注射針角度折彎、尖端回火處理，統一針型參數，減少實驗變量誤差。

二、儀器簡介

PF-22N煅針儀采用一體化緊湊型機身設計，將高倍光學觀察系統、精密恒溫熱加工系統、雙組多維位移調節系統、腳踏控溫系統集成于一體，機身體積小巧，可與磨針儀、拉制儀并排擺放，適配實驗室狹小臺面布局。儀器整體尺寸為280×192×386mm（長×寬×高），凈重7.3kg，機身剛性強，位移調節無曠量，全程熱加工無位移偏移，保障微米級熱加工精度。電源支持AC100V~AC240V全球寬電壓輸入，整機額定功耗72W，國內外實驗室均可直接適配市電。

（一）整機核心硬件組成

1. 光學顯微鏡觀察系統：標配10倍目鏡+5倍/10倍物鏡，基礎放大倍率50倍、100倍；可選配20倍目鏡、20倍/50倍物鏡，最高可實現1000倍高清觀測，鏡筒自帶三目攝像頭接口，可外接成像系統留存熱加工全過程影像，便于實驗參數復盤；

2. 高精度恒溫加熱系統：采用進口HT15型0.15mm鉑銠加熱絲，耐高溫不易氧化，依靠加熱絲頂端熔融玻璃球間接導熱，避免直燒損傷玻璃針尖；熱值0.00-5.00全程數字實時顯示，溫度輸出線性可控，無溫度忽高忽低問題；

3. 加熱組件三維精密操作手：X/Y/Z三軸獨立微調，單軸行程均為14mm，可全方位精準調節加熱球與玻璃針尖相對位置，定位無偏移，適配多角度熱加工需求；

4. 玻璃針二維持針操作手：X軸行程12mm、Z軸行程28mm，支持360°無死角旋轉夾持，多角度自由調節玻璃針姿態，適配斷針、拋光、彎針、拉尖全工藝操作；

5. 寬域無頻閃LED冷光源：亮度連續無級可調，無熱輻射干擾，不會額外改變玻璃針尖溫度，避免非可控形變，適配明暗不同實驗室觀測環境；

6. 獨立腳踏控溫開關：腳踏一鍵啟停加熱，完全解放操作人員雙手，可專注調節針尖位置與觀測針尖形變，提升操作精度與效率；

7. V型快拆加熱絲基座：創新開口式固定結構，無需拆卸復雜螺絲，徒手即可完成加熱絲更換，大幅縮短耗材更換時長；

8. 顯微視覺微調模塊：視野左右±5°、上下±3°微調，顯微鏡焦距總行程30mm，粗調6.5mm/rev快速對焦，微調0.1mm/rev精準鎖定觀測視野。

（二）設備認證信息

CE認證證書編號：M.2025.206.C117660；符合2006/42/EC機械指令、2014/30/EU電磁兼容性指令，認證有效期至2030年4月23日，整機電氣安全、電磁干擾指標均符合歐盟實驗室設備準入標準，可合規出口海外各大科研實驗室。

三、基本原理

PF-22N煅針儀采用鉑銠絲恒溫導熱+玻璃球間接傳熱+全程可視化觀測一體化熱加工原理，通過可控恒定熱值加熱玻璃球，以熱輻射方式對玻璃針尖進行局部無損加熱，配合多維位移平臺精準調控針尖與熱源距離，實現標準化斷針、拋光、彎針、拉尖四大工藝，全程顯微鏡實時可視化監控，加工參數可精準復刻。整套流程分為四大閉環階段：

1. 玻璃球預制階段：預設熱值2.50-3.00，踩下腳踏開關啟動加熱，將備用玻璃針尖緩慢靠近加熱絲，使微量玻璃熔融附著于加熱絲表面；隨后移開玻璃針，降低熱值使附著玻璃均勻收縮成型標準導熱玻璃球，保證后續熱量傳導均勻穩定，規避非球形熱源導致的加工形變偏差。

2. 精準斷針階段：將待加工玻璃針尖垂直移動至加熱球正上方，微調針尖高度使目標切斷位置貼近玻璃球；逐步小幅提升輸出熱值，待顯微鏡觀測到針尖輕微熔融粘連玻璃球時，立即松開腳踏停止加熱，依靠玻璃熱脹冷縮特性，針尖沿預設位置整齊斷裂，切口平整無崩邊。

3. 端口拋光階段：將斷口平齊的玻璃針水平對準加熱球，保持無接觸近距離熱輻射，調高適配熱值對針尖端口進行回火拋光；通過控制加熱時長與針尖間距，逐步縮小針尖內徑，消除機械加工殘留毛刺，讓端口內壁光滑圓潤。

4. 彎針與拉尖階段：彎針操作將針尖折彎區域靠近熱源不接觸，利用局部熱軟化使玻璃針均勻彎折至目標角度；拉尖操作通過精準控溫+緩慢軸向抽離針尖，讓玻璃尖端逐步拉伸變細，制備高鋒利度微注射針尖。

四、設計理念

（一）傳統煅針儀行業痛點

1. 無量化熱值顯示與記錄，加工全憑經驗，批次一致性差，成熟方案無法復刻復用。

2. 加熱絲更換繁瑣：傳統鎖扣式固定結構拆裝復雜，更換耗材耗時久，且極易磕碰損壞精密加熱絲；

3. 針尖定位精度不足：位移平臺調節精度低，三軸移動無細分微調，針尖與熱源對位偏差大，廢品率居高不下；

4. 觀測視野調節受限：顯微鏡視區、焦距調節范圍小，無法多角度觀測針尖細微形變，細微加工誤差難以察覺；

5. 雙手操作受限：機身自帶加熱按鍵，需要單手控溫、單手調針，操作沖突，極易出現針尖觸碰熱源報廢；

6. 進口設備采購與維護成本高：進口煅針儀售價昂貴，專用加熱絲等耗材供貨周期長，售后響應慢，國內實驗室使用成本壓力大。

（二）產品設計理念

1. 量化可視熱值，參數可存可復現：0.00-5.00全域數字熱值實時顯示，所有加工工藝均可記錄固定參數，新手可直接套用成熟方案；

2. V型快拆結構，耗材零門檻更換：加熱絲采用開口式基座設計，無需工具徒手拆裝，更換時長縮短80%，同時避免拆裝過程中精密加熱絲受損；

3. 多維精細位移調節，微米級精準對位：加熱端三軸微調+持針端兩軸微調雙重平臺，全方位精準控制針尖與熱源相對位置，對位誤差極小；

4. 寬幅顯微視野，全角度觀測形變：多角度視區微調+長行程焦距調節，搭配高倍光學鏡頭，可清晰捕捉微米級針尖形變；

5. 腳踏獨立控溫，雙手專注操作：加熱啟停完全交由腳踏開關控制，雙手全程專注位移調節與視野觀測，人機操作邏輯更貼合實驗習慣；

6. 間接導熱加熱，無損加工針尖：玻璃球間接熱輻射加熱，杜絕明火直燒，避免玻璃針尖局部過熱炸裂；

五、功能詳解

（一）熱值精準控制功能

1. 全域數字熱值調節：輸出熱值0.00-5.00連續可調，高清屏幕實時數值顯示，調節旋鈕阻尼均勻，可精準鎖定0.01小幅度檔位微調，適配不同壁厚玻璃管差異化加熱需求；

2. 工作狀態實時提示：腳踏加熱時指示燈同步點亮，直觀判定加熱工作狀態；自帶故障自檢功能，加熱絲熔斷、電路異常時，無論旋鈕檔位如何，屏幕恒定顯示0.00，快速排查設備故障；

3. 線性恒溫輸出：加熱功率輸出線性穩定，無瞬間升溫脈沖，保證玻璃受熱均勻，避免局部過熱導致針尖炸裂、形變失控。

（二）加熱組件三軸調節功能

1. 三維獨立位移平臺：加熱頭X/Y/Z三軸均具備14mm獨立微調行程，可前后、左右、上下全方位移動熱源，適配不同長度、不同錐度玻璃針加工；

2. 多工位支撐結構：加熱組件支撐架支持多檔位角度調節，可切換垂直、水平、斜向多種加熱姿態，匹配彎針、斷針、拋光不同工藝場景；

3. 快拆加熱基座：V型開口固定座免工具拆裝，兼容0.10mm/0.15mm兩種規格鉑銠加熱絲，適配粗針、細針差異化加熱功率需求。

（三）持針夾持與調節功能

1. 雙軸精準位移控制：持針器X軸12mm、Z軸28mm精細調節行程，可平穩控制針尖靠近、遠離熱源，移動順滑無卡頓、無回程間隙；

2. 360°全域旋轉夾持：持針桿支持無死角旋轉，可任意調整針尖朝向，無需反復拆裝玻璃針即可完成多角度加工；

3. 多規格管材兼容：標配持針桿兼容1.0mm/1.2mm/1.5mm主流外徑玻璃毛細管，覆蓋實驗室絕大多數耗材規格，無需更換夾具即可切換針型。

（四）顯微觀測與拓展功能

1. 分級高清放大觀測：標配50倍、100倍基礎倍率，選配鏡頭最高可達1000倍，清晰分辨微米級針尖端口、邊緣毛刺及彎折角度；

2. 視野多維微調：視野左右±5°、上下±3°精準微調，焦距30mm長行程調節，粗調快速對焦，微調鎖定高清觀測畫面；

3. 三目成像拓展接口：鏡筒預留標準攝像頭接口，可外接顯微成像系統，拍攝保存加工圖片與視頻，用于實驗存檔、參數溯源、實驗復盤；

4. 護眼可調冷光源：LED無頻閃冷光照明，亮度連續可調，無光熱干擾，不會影響玻璃針尖溫度，保障熱加工精度不受光源影響。

六、產品核心特點

1. 0.00-5.00全域可視熱值輸出；

2. 進口鉑銠加熱絲搭配玻璃球間接導熱，加熱均勻溫和，杜絕針尖直燒炸裂；

3. 加熱端三軸14mm精密位移調節，持針端兩軸位移調節，全方位微米級精準對位；

4. 高倍光學顯微系統，全程可視化熱加工；

5. V型開口快拆加熱絲基座，免工具更換耗材；

6. 持針桿支持360°自由旋轉，全方位加工針尖；

7. 煅針精度覆蓋0.5μm-300μm；

8. 三目鏡筒可外接成像設備，支持實驗影像留存、參數存檔與實驗復盤；

9. 獨立腳踏開關控溫，完全解放雙手，操作人員專注觀測與微調針尖位置；

10. 全球寬電壓適配，AC100V-240V通用市電；

11. 緊湊型一體化機身設計，體積小巧，可與拉制儀、磨針儀無縫并排配套使用；

12. 無熱輻射LED冷光源，無光熱干擾，不改變玻璃針尖原始溫度與力學性能；

13. 顯微鏡機身剛性加固設計，減少操作震動，避免針尖加工過程意外斷裂；

14. 全系通用玻璃毛細管，適配外徑1.0-2.0mm管材，可搭配市面全系玻璃拉制儀、磨針儀聯動工作。

七、常用針型原廠標準熱加工工藝參數

八、產品技術參數

產品型號：PF-22N

適配玻璃管外徑：1.0mm ~ 2.0mm

可加工針尖尺寸范圍：0.5μm ~ 300μm

熱值輸出調節范圍：0.00 ~ 5.00（實時數顯）

標配加熱絲規格：HT15 0.15mm 鉑銠加熱絲

加熱組件三軸行程：X/Y/Z 軸各 14mm

持針器兩軸行程：X 軸 12mm，Z 軸 28mm

持針器旋轉角度：360° 全域自由旋轉

顯微鏡標配倍率：50 倍、100 倍，最高選配 1000 倍

顯微鏡焦距調節行程：30mm，粗調 6.5mm/rev，微調 0.1mm/rev

視野調節范圍：左右 ±5°，上下 ±3°

同批次針型加工誤差：< 3%

儀器外形尺寸：280×192×386mm（長 × 寬 × 高）

設備凈重：7.3kg

供電規格：AC100V~AC240V，50/60Hz 全球寬電壓

整機額定功耗：72W

九、主要耗材與維護配件

1. 加熱絲

加熱絲為設備核心發熱耗材，長期高溫工作會出現老化、變細、熔斷等損耗，屬于常規定期更換配件。

標配HT15（0.15mm）標準鉑銠加熱絲，適配絕大多數常規針型熱加工；

超細針尖精細加工可選配HT10（0.10mm）細徑加熱絲

2. 多規格持針配件

標配通用持針桿NHP20，兼容1.0-2.0mm全規格玻璃管；

同時配套專用分體持針管NHT-10/NHT-12/NHT-15，分別適配1.0mm、1.2mm、1.5mm標準玻璃毛細管。

3. 光學觀測耗材

1. 目鏡：標配WF10X帶刻度尺目鏡，可按需選配WF20X高倍目鏡，提升觀測倍率；

2. 物鏡：標配5X、10X物鏡，可選配20X、50X高倍物鏡，滿足超高精度針尖觀測需求；

3. 鏡頭防塵罩：停機后遮蓋鏡筒，防止粉塵附著光學鏡片，保護觀測清晰度。

4. 適配耗材說明

整機全兼容市面通用硼硅酸鹽標準玻璃毛細管，外徑覆蓋1.0mm-2.0mm，可無縫對接所有品牌玻璃拉制儀、PG-22C磨針儀加工后的半成品玻璃針。

十、標準出廠配置清單

1. PF-22N 煅針儀主機 ×1 臺

2. WF10X（帶刻度尺）標準目鏡 ×2 個

3. 標準物鏡 5X/10X × 各 1 個

4. HT15 0.15mm 備用鉑銠加熱絲 ×1 根

5. NHP20 通用持針桿 ×1 個

6. ED (FS)-201 白色腳踏加熱開關 ×1 套

7. VGP-DC12V 72W 專用電源適配器 ×1 個

8. 1.5mm 內六角扳手 + 十字螺絲刀安裝及維修工具 × 各 1 把

9. 整機適配款儀器定制防塵罩 ×1 個

聯啟未來提供全面、及時的售后服務體系。儀器自驗收之日起提供一年免費保修服務，核心產品均配備詳細的保修卡和操作手冊，并設有用戶服務專線（027-84989991），提供24小時本地化技術支持與快速響應。公司可為客戶提供上門安裝調試、操作培訓、故障診斷與維修、原廠配件供應等全鏈條服務。對于超出保修范圍的情況（如用戶使用不當、自行拆解、自然災害及消耗品正常損耗等），公司同樣提供收費維修與配件更換服務。此外，作為一家具備自主研發與整機量產能力的生產型企業，聯啟未來可根據客戶需求提供定制化產品開發和實驗方案配套服務，全方位保障科研實驗的連續性與設備運行的穩定性。
