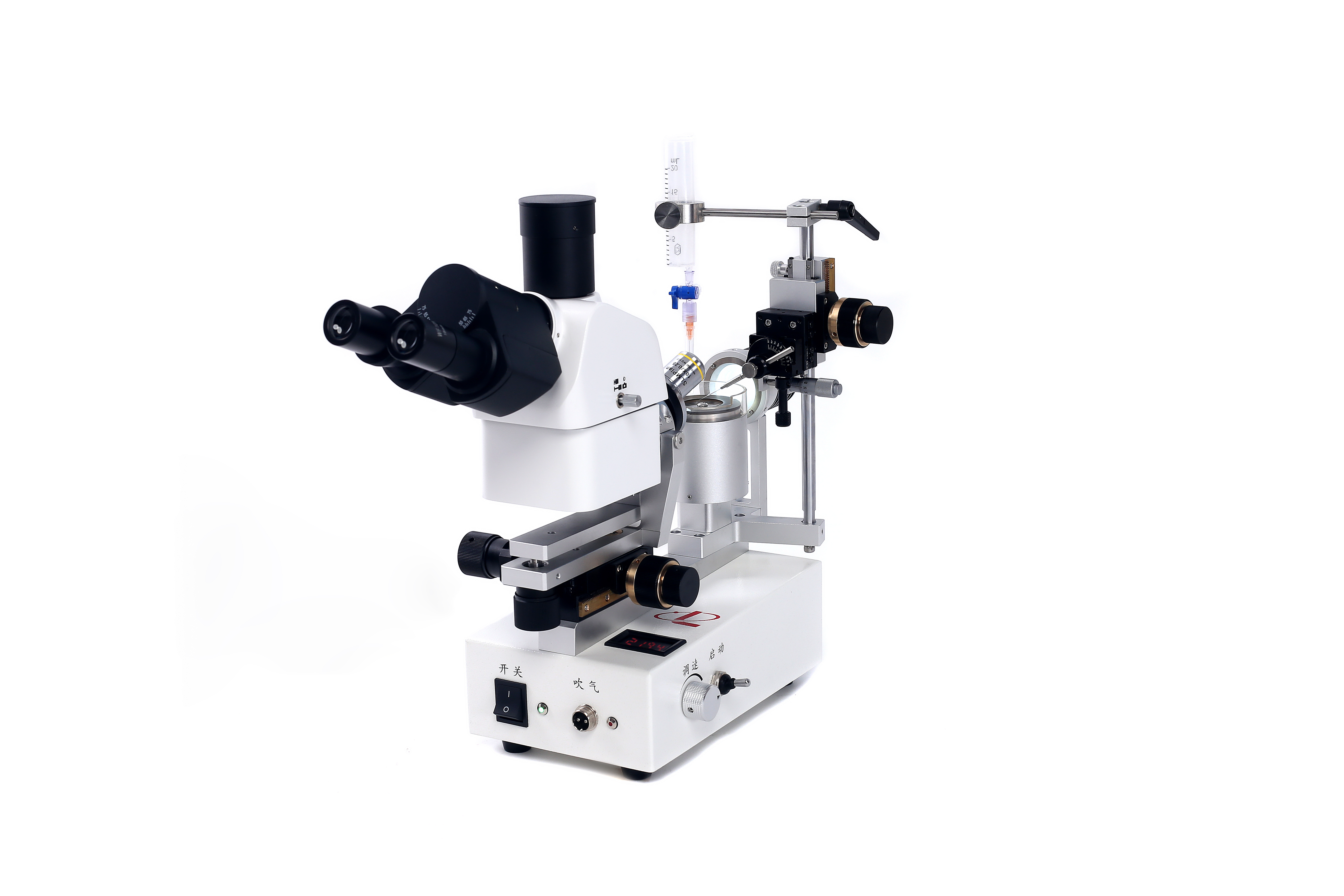

聯啟未來 PG-22C精密磨針儀

一、產品介紹

PG-22C磨針儀是武漢聯啟未來生物技術有限公司研發生產的的一款專為玻璃微電極精細研磨設計的精密研磨設備，可適配市面主流垂直/水平玻璃拉制儀，也可與同系列CL-23C垂直拉制儀無縫配套，完成玻璃毛細管拉制成型+尖端精密研磨全流程自動化制備。該儀器主要用于對拉制后的玻璃電極尖端進行二次精細研磨，精準修正針尖開口尺寸、研磨角度與尖端形貌，彌補單純拉制工藝無法實現斜口、平齊口、鋸齒口等特殊針尖結構的短板，進一步提升針尖實驗適配性，廣泛應用于電生理學、顯微注射技術、輔助生殖、微流控芯片等生物科研核心領域。

適用領域

1. 輔助生殖領域：ICSI單精子注射針、胚胎活檢針、持卵固定針精細化研磨制備，滿足試管嬰兒相關顯微操作實驗；

2. 電生理學領域：玻璃記錄微電極尖端阻抗校準研磨，定制特定尖端形貌，保障神經電信號采集穩定性；

3. 細胞生物學領域：單細胞顯微注射針、細胞捕獲針尖端開口打磨，適配各類活細胞精準注射實驗；

4. 微流控技術領域：微流控芯片專用連接探針、流體控制針尖端口精加工，保證液路密封與流體穩定性；

5. 模式動物實驗：小鼠、爪蟾等模式動物顱內注射針尖端修磨，統一針尖參數，降低實驗變量誤差。

二、儀器簡介

PG-22C磨針儀采用一體化臺面集成設計，將格里諾高倍光學觀察系統、變頻精密研磨系統、多維位移調節系統、氣液輔助清潔系統整合于同一機身，無需外接獨立設備，臺面占用空間小，可與各類玻璃拉制儀并排擺放、配套聯動。儀器整體尺寸為347×235×386mm（長×寬×高），凈重7.3kg，機身結構穩固，研磨過程無機身抖動，保障微米級研磨精度。電源支持AC100V~AC240V全球?qū)掚妷狠斎耄瑖鴥?nèi)外實驗室均可直接適配供電。

（一）整機核心硬件組成

1. 光學顯微鏡觀察系統：標配10倍目鏡+5倍/10倍物鏡，基礎放大倍率50倍、100倍；可選配20倍目鏡、20倍/50倍物鏡，最高可實現1000倍高清觀測，鏡筒自帶三目攝像頭接口，可外接成像系統留存研磨過程影像；

2. 金剛石磨盤研磨系統：標配6000目高耐磨金剛砂磨盤，支持10000目、12000目高精度磨盤選配，變頻電機驅動，轉速全程可調且實時數顯，研磨盤面運轉平穩無偏心抖動；

3. 多維可調持針器系統：內置高精度機械量角器，研磨角度0-90°無級可調；搭配Z軸升降、水平位移雙調節結構，支持360°針管旋轉，兼容多規格玻璃管夾持；

4. 精密Z軸升降系統：總行程50mm，粗調旋鈕6.5mm/rev實現針尖快速定位，微調旋鈕0.29mm/rev實現微米級精準進給；

5. 滴水冷卻除塵裝置：持續向研磨盤面滴水降溫，及時帶走玻璃研磨碎屑，避免碎屑粘連盤面影響研磨平整度，配套獨立排水管實現廢水統一收集；

6. 腳踏式吹氣防堵系統：持針管內置吹氣通道，外接腳踏開關獨立控制吹氣啟停，可接外部氣源，推薦壓力0-0.8MPa，實時吹除針尖內部碎屑；

7. 寬域LED冷光源：亮度連續可調，無頻閃無熱輻射，避免光源發熱影響針尖形貌；

8. 垂直轉接桿配件：標配專用垂直轉接桿，支持垂直方向針尖研磨。

（二）設備認證信息

CE認證證書編號：M.2025.206.C117661；符合2006/42/EC機械指令、2014/30/EU電磁兼容性指令，認證有效期至2030年4月23日，整機安全與電磁干擾指標符合歐盟實驗室設備準入標準，可合規出口海外實驗室。

三、基本原理

PG-22C磨針儀采用變頻盤面磨削+實時視覺觀測+氣液協同清潔一體化研磨原理，依托高速平穩旋轉的金剛石磨盤，對拉制完成的玻璃針尖進行定點可控磨削，全程顯微鏡實時可視化監控，整套流程分為四大閉環階段，操作邏輯清晰、研磨精度可控：

1. 安裝定位階段：將拉制完成的玻璃毛細管夾持至設備持針管，通過內置高精度量角器設定目標研磨角度（0-90°）；通過Z軸粗調旋鈕將針尖移入顯微鏡視野，再通過微調旋鈕精準靠近磨盤表面，完成研磨前對位校準。

2. 可控磨削階段：啟動研磨電機，根據針型需求設定80-3000rpm合適轉速，同步開啟滴水冷卻裝置；通過Z軸微調旋鈕控制針尖緩慢貼合磨盤，利用金剛砂硬質顆粒對玻璃針尖進行均勻磨削，顯微鏡全程實時觀測針尖形貌變化，隨時修正進給量與研磨角度。

3. 內腔清潔階段：研磨全過程可通過腳踏開關按需開啟吹氣功能，潔凈氣流持續吹掃針尖內腔，及時排出研磨產生的微米級玻璃碎屑，徹底解決針尖堵塞、孔徑不均勻等常見問題。

4. 停機取針階段：針尖研磨至目標尺寸與形貌后，先通過微調旋鈕抬升針尖脫離磨盤，再粗調快速復位；關閉研磨電機、滴水與吹氣系統，取下玻璃針即可投入后續實驗，無需額外二次清潔處理。

四、設計理念

（一）傳統磨針儀行業痛點

1. 研磨精度不可控：普通設備電機運轉抖動大，盤面偏心明顯，無法實現微米級精準研磨，針尖尺寸一致性差；

2. 角度調節精度不足：簡易量角器刻度誤差大，無法精準固定0-90°任意研磨角度，難以制備標準30°漸變注射針尖；

3. 針尖堵塞率高：研磨碎屑極易進入針尖內腔，超細針尖幾乎無法自行排屑，造成成品針報廢率居高不下；

4. 研磨過程盲操作：無高清顯微觀測系統，操作人員僅憑經驗判斷研磨進度，新手調試成本極高；

5. 耗材使用壽命短：普通砂磨盤耐磨性差，頻繁更換增加實驗耗材成本與停機調試時間；

6. 設備適配性差：市面多數磨針儀無法匹配常規拉制儀針型參數，拉制+研磨設備參數不互通，實驗調試流程繁瑣；

7. 進口設備成本高昂：進口同類設備售價高、配件供貨周期長，售后維護響應慢，國內實驗室使用成本壓力大。

（二）產品設計理念

1. 變頻穩速研磨，杜絕盤面抖動：搭載專用變頻驅動電機，全轉速區間運轉平穩，消除盤面偏心誤差，保障同批次研磨針尖尺寸誤差＜3%；

2. 高精度角度鎖定，標準化針型復刻：機械式精密量角器，角度刻度無誤差，可精準復刻標準30°生殖醫學專用針尖角度，統一實驗參數；

3. 氣液雙重防堵設計，降低報廢率：滴水冷卻除塵+腳踏吹氣內腔清潔雙系統聯動，兼顧盤面清潔與針尖內腔排屑，超細針尖報廢率降低90%以上；

4. 全程可視化研磨，零經驗上手：高倍光學顯微系統搭配高亮LED光源，研磨全過程直觀可見；

5. 高耐磨金剛石磨盤，減少耗材更換：標配工業級金剛砂磨盤，耐磨性遠超普通砂盤，延長耗材更換周期，降低長期使用成本；

6. 通用夾持規格，適配全系拉制儀：整機夾持規格覆蓋實驗室主流玻璃毛細管尺寸，可搭配市面絕大多數垂直、水平拉制儀使用，成套聯動無需額外校準；

7. 高性價比國產替代+本地化售后：對標進口設備性能，大幅降低采購成本，搭配24小時國內本地化技術支持，配件現貨直發，解決進口設備售后痛點。

五、功能詳解

（一）研磨轉速與位移調節功能

• 無級調速研磨系統：磨盤轉速調節范圍80-3000rpm，屏幕實時數字顯示轉速，粗磨選用高轉速提升效率，精磨選用低轉速保障精度，適配不同玻璃壁厚與針尖尺寸需求；
• Z軸雙檔位位移調節：50mm總升降行程，粗調6.5mm/rev用于針尖快速對位，微調0.29mm/rev用于微米級精密進給，精準控制磨削深度，避免針尖過磨斷裂；
• 水平位移調節：持針器水平可調行程0-13mm，可靈活調整針尖與磨盤接觸位置，均衡磨盤損耗，延長磨盤使用壽命。

（二）角度與夾持調節功能

• 全域角度研磨：機械式量角器支持0-90°任意角度精準鎖定，可加工斜口、直口、平行口、鋸齒口各類針尖，滿足多實驗場景異形針需求；
• 全方位針管旋轉：持針管支持360°自由旋轉，可完成針尖周向均勻磨削，保證針尖圓周形貌對稱；
• 多規格管材兼容夾持：持針桿適配1.0-2.0mm外徑玻璃管，持針管標配1.0mm/1.2mm/1.5mm三種規格，覆蓋實驗室主流毛細管耗材規格。

（三）顯微觀測系統功能

• 分級光學放大：標配50倍、100倍觀測倍率，選配后最高可達1000倍，可清晰觀測微米級針尖邊緣形貌；
• 視區多維微調：視野左右±5°、上下±3°微調，顯微鏡焦距調節行程30mm，粗調6.5mm/rev、微調0.1mm/rev，快速鎖定最佳觀測視野；
• 三目成像拓展：鏡筒預留攝像頭接口，可外接顯微成像系統，拍攝、保存研磨過程圖片與視頻。

（四）整機輔助功能

• ED冷光源照明：亮度連續無級可調，無熱輻射，不會改變玻璃針尖溫度導致應力形變；
• 滴水冷卻除塵：可控滴水裝置實時降溫并清理盤面碎屑，保證研磨平面平整度；
• 腳踏獨立吹氣：可接外部氣源，腳踏開關無手控干擾，操作人員可專注觀測針尖研磨狀態；
• 垂直研磨拓展：標配垂直轉接桿，支持垂直方向針尖研磨，適配垂直微電極特殊加工需求。

六、產品核心特點

1. 變頻穩速研磨電機，80-3000rpm寬域轉速可調，轉速實時數顯，全區間運轉無抖動；

2. 0-90°高精度機械量角器，角度無偏差，可標準化復刻；

3. Z軸雙檔位調節，粗調快速定位+微調精密進給，實現微米級無誤差研磨；

4. 高倍光學顯微系統，全程可視化研磨；

5. 氣液雙重防堵清潔系統，徹底解決超細針尖內腔碎屑堵塞難題；

6. 工業級金剛石磨盤，耐磨性能優異，耗材更換周期大幅延長；

7. 研磨精度覆蓋0.5μm-200μm，全覆蓋實驗室所有玻璃針尖研磨需求；

8. 三目鏡筒可外接成像設備，支持實驗影像留存、參數存檔與實驗復盤；

9. 360°全域旋轉持針結構，針尖周向研磨均勻，成品對稱性更佳；

10. 全球?qū)掚妷哼m配，AC100V-240V通用市電；

11. 一體式集成機身設計，無需外接輔助設備，臺面占用空間更小；

12. 獨立腳踏吹氣控制，解放雙手，操作人員可專注觀測研磨細節；

13. 無熱輻射LED冷光源，杜絕玻璃針尖熱應力形變；

14. 可搭配市面全系玻璃拉制儀。

七、常用針型原廠標準研磨工藝參數

八、產品技術參數

產品型號：PG-22C

適配玻璃管外徑：1.0mm ~ 2.0mm

可研磨針尖直徑范圍：0.5μm ~ 200μm

磨盤轉速調節范圍：80rpm ~ 3000rpm（實時數顯）

研磨角度調節范圍：0°~90° 機械式精準鎖角

Z 軸升降總行程：50mm

Z 軸粗調精度：6.5mm/rev

Z 軸微調精度：0.29mm/rev

標配磨盤規格：6000 目金剛石磨盤

顯微鏡標配倍率：50 倍、100 倍，最高選配 1000 倍

吹氣氣壓調節范圍：0~0.8MPa

同批次針尖研磨誤差：< 3%

儀器外形尺寸：347×235×386mm（長 × 寬 × 高）

設備凈重：7.3kg

供電規格：AC100V~AC240V，50/60Hz 全球?qū)掚妷?/p>

整機額定功耗：60W

九、主要耗材與維護配件

1. 金剛石磨盤

磨盤為設備核心研磨耗材，長期高速磨削會出現盤面輕微損耗，建議定期更換。

標配6000目通用磨盤，適配絕大多數常規針型粗磨與精磨；針對超細針尖、高精密生殖醫學針型，可按需選配10000目、12000目超細磨盤，研磨光潔度更高，針尖邊緣無毛刺。

2. 多規格持針管

標配1.0mm、1.2mm、1.5mm三款持針管，適配實驗室主流玻璃毛細管；

3. 輔助維護配件

• 滴水棉芯：滴水系統易耗件，保證水流均勻穩定，避免滴水忽大忽小影響研磨效果；
• 通氣過濾芯：吹氣系統防塵過濾配件，防止外界雜質進入氣路，保護氣路閥體；
• 顯微鏡防塵蓋：日常停機防塵防護，保護光學鏡頭，延長顯微鏡使用壽命。

4. 適配耗材說明

整機完全兼容外徑1.0mm-2.0mm所有標準硼硅酸鹽玻璃毛細管，可直接對接各類拉制儀成型玻璃針。

十、標準出廠配置清單

1. 儀器主機 PG-22A，1 臺

2. 電源適配器 VGP-DC12V 48W，1 個

3. 持針管 NHT-10，1 個，適配 1.0mm 外徑玻璃管

4. 持針管 NHT-12，1 個，適配 1.2mm 外徑玻璃管

5. 持針管 NHT-15，1 個，適配 1.5mm 外徑玻璃管

6. 持針桿 NHP20，1 個

7. 吹氣管 1-2-80，1 個

8. 合格證，1 張
