北京師范大學方齊樂團隊 Sep. Purif. Technol.：QCM-D 原位揭示碳酸根“助攻”機制，La?O?CO? 實現喀斯特高碳酸鹽水體高效除磷
——一篇寫給“膜”與“晶體”愛好者的除磷故事
研究背景 | 喀斯特的“磷”煩惱
“水至清則無魚”，但水太“富”同樣無魚——磷污染正是讓南方喀斯特河流、湖泊“富”起來的頭號推手。
喀斯特地區地表-地下水交換迅速，碳酸鹽巖風化導致水體中 HCO??/CO?²? 高達 5–10 mM；
傳統鑭系吸附劑（La?O?、La(OH)?、La?(CO?)?）在此環境下因“碳酸根競爭”與 pH 飆升而集體失靈，除磷效率斷崖式下跌（最高抑制 94%）；
現有研究多停留在“碳酸根=抑制劑”的定性階段，缺少原位、實時、界面尺度的動態證據，更談不上“化敵為友”。
于是，問題聚焦：
能否找到一種“不懼碳酸根”的鑭材料？
能否用高分辨界面技術把碳酸根的“破壞軌跡”拍成“高清紀錄片”？
北京師范大學方齊樂團隊近期在以“Robust phosphate removal by La?O?CO? in karst waters: Unraveling the promoting role of carbonate through in-situ analysis and theoretical calculation”為題發表在《Separation and Purification Technology》的研究中把鏡頭對準了——La?O?CO?，并請來主角——QCM-D。
研究方法 | 把“稱量”做到極致：QCM-D 原位追蹤納克級質量與納牛級耗散
實驗設計一句話：
“四兄弟”比一比（La?O?、La(OH)?、La?(CO?)?、La?O?CO?），看誰在碳酸根“圍毆”下依舊能把 PO?³? 按在地上摩擦。
關鍵技術一覽：
|
技術 |
用途 |
關鍵參數 |
|
QCM-D（Biolin Scientific Q-Sense Analyser，Au 傳感器） |
實時記錄質量（Δf）與粘彈性（ΔD）演變 |
第 3 諧波，5 MHz，溶液 pH 10.5，碳酸鹽 5 mM，磷 80 mg P L?¹ |
|
同步批實驗 |
宏觀吸附容量、Zeta 電位、競爭離子效應 |
0.5 g L?¹，25 °C，24 h |
|
DFT(VASP-PBE) |
計算吸附能、電荷密度差、態密度 |
450 eV 截斷能，2×2×1 k 網格，La?O?CO? (103) 面 |
|
材料表征 |
SEM、XRD、BET、XPS、FTIR、UV-Vis DRS |
追蹤晶型、孔道、La 電子密度、C–O 配位狀態 |
QCM-D 樣品制備小貼士：
3 μL 乙醇分散液滴加在 Au 晶片“內環”，紅外 1 min 快干，保證膜層厚度 < 200 nm，避免“質量-耗散”耦合失真。
實驗結果與分析 | 一條曲線看懂“碳酸根如何反殺”
宏觀現象：只有 La?O?CO?“抗揍”
Ø 無碳酸根：四兄弟吸附量 66–91 mg P g?¹，差距不大；
Ø 加 5 mM CO?²?：La(OH)?、La?(CO?)? 直接“撲街”，容量跌 90%+；La?O? 跌 25%；
Ø La?O?CO?：紋絲不動，容量保持 67 mg P g?¹，除磷率仍 > 99%。
QCM-D 高清紀錄片

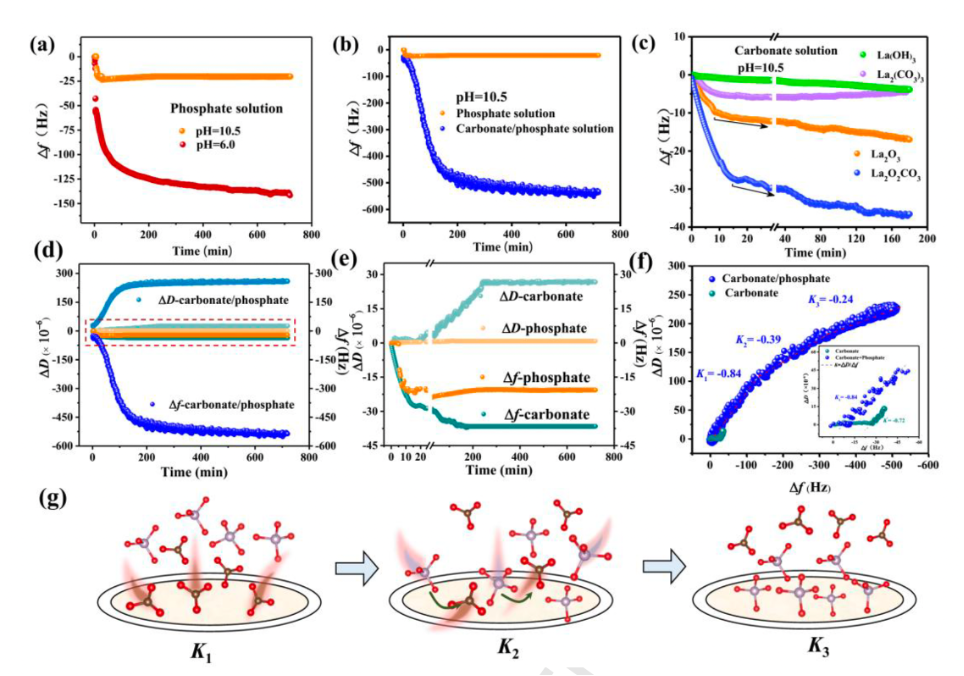

圖1 QCM-D 實時曲線
Ø 單磷酸 pH 10.5：Δf 僅輕微下降 → 堿性抑制屬實；
Ø 磷酸+碳酸根：Δf 先陡降（碳酸根快速占位），隨后繼續下探（磷酸“補位”），總質量增加提升 42%；
ΔD-Δf 斜率 K 值三階段：
Ø K? = –0.84（碳酸根剛性吸附）
Ø K? = –0.39（磷酸進入，層結構松弛）
Ø K? = –0.24（致密復合層形成）
首次用“粘彈性指紋”證實：碳酸根先占位→改變表面電子結構→降低磷酸進入能壘。
原子尺度證據 | DFT 算出“電子被偷走”
Ø 裸 La?O?CO? 表面磷酸吸附能 –164.8 kJ mol?¹；
Ø 預吸附碳酸根（單齒單核 MM）后，磷酸吸附能暴增至 –311.1 kJ mol?¹；
Ø 電荷密度差顯示：La 5d 軌道電子向 CO?²? 反鍵 π* 軌道轉移，La 位點“缺電子”→更易與 PO?³? 形成 La–O–P 內球絡合；
Ø 帶隙由 3.28 eV 縮至 2.99 eV，與紫外可見光譜一致——“電子轉移-能帶調控-吸附強化”閉環完成。
喀斯特實戰 | 連續 10 次過濾，出水 P < 0.02 mg L?¹
模擬巖溶地下水（8 mg P L?¹ + 5 mM CO?²?），La?O?CO? 裝柱：
Ø 10 輪穿透實驗：去除率始終 > 99.7%，出水低于藻類爆發閾值（0.02 mg P L?¹）；
Ø La 溶出僅 3.5 μg L?¹，遠低于 WHO 飲用水指導值（10 μg L?¹）；
Ø 1 M NaOH + 2 M Na?CO? 再生：5 次循環容量零衰減，真正“越用越勇”。
結論與展望 | 把“碳酸根”變成“助推器”
1. 首次提出并驗證“碳酸根助攻”機制：La?O?CO? 表面優先吸附 CO?²?→誘導 La 電子缺失→磷酸吸附能翻倍；
2. QCM-D 以納克-納牛級靈敏度，給出界面競爭-協同的“動態影像”，為類似“高背景陰離子”水體除磷提供范式；
3. La?O?CO? 具備在高碳酸鹽水體中“即插即用”潛力，可耦合 PRB（可滲透反應墻）、磁性流化床或膜分離，打造“零溶出、長壽命、免維護”喀斯特專用除磷模塊；
4. 下一步：
Ø 放大制備——MOF 前驅體噴霧干燥公斤級粉末；
Ø 過程強化——制備 La?O?CO?/陶瓷膜復合層，實現“分離-吸附”一體化；
Ø 智慧運維——將 QCM-D 在線探頭嵌入出水口，以 ΔD/Δf 比值作為“磷酸穿透”早期預警，比色法節省 50% 藥劑。
基金支持
珠海基礎與應用基礎研究基金 ZH22017003210025PWC
廣東省普通高校重點領域專項 2022ZDZX4064
國家自然科學基金 22276171
北京師范大學珠海校區交叉智能超算中心算力贊助
原文鏈接
https://doi.org/10.1016/j.seppur.2026.136839
