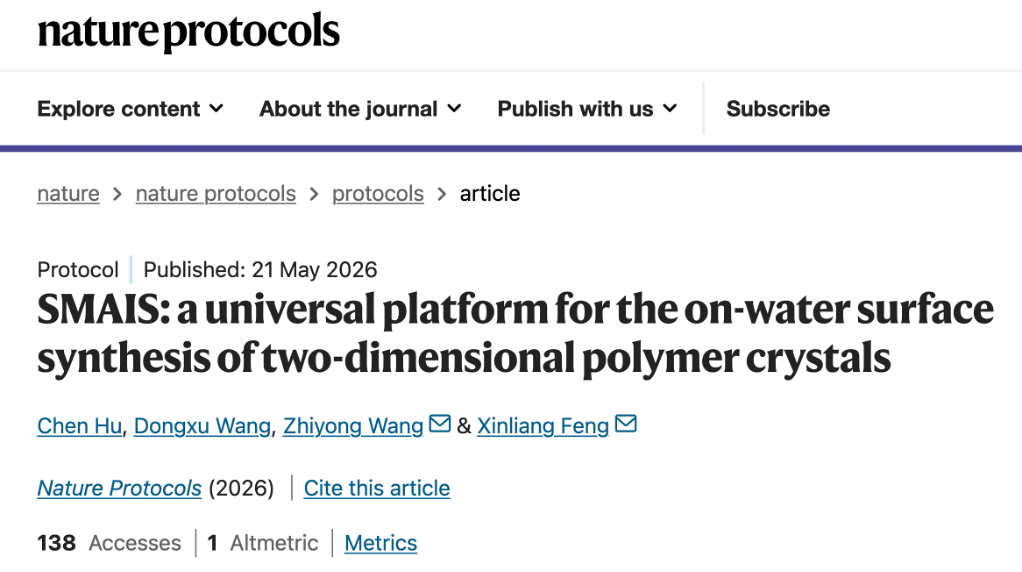

德累斯頓工業大學馮新亮/馬普所王智勇團隊 Nature Protocols：應用 KSV NIMA LB膜分析儀構建水面二維聚合物晶體通用合成平臺
——SMAIS 表面活性劑單層輔助界面合成，讓二維聚合物晶體從“能合成”走向“可設計、可放大、可復現”
導讀
二維聚合物（two-dimensional polymers, 2DPs）是一類在兩個正交方向上具有長程有序結構的共價聚合物網絡。由于其結構單元可設計、孔道尺寸可調、機械穩定性高，并可為電子、離子和分子傳輸提供明確通道，2DPs 正成為電子器件、光電器件、膜分離和儲能領域的重要材料平臺。近期，德累斯頓工業大學與馬克斯·普朗克微結構物理研究所王智勇、馮新亮團隊以“SMAIS: a universal platform for the on-water surface synthesis of two-dimensional polymer crystals”為題在 Nature Protocols 發表方法學論文，系統總結了 surfactant-monolayer-assisted interfacial synthesis（SMAIS，表面活性劑單層輔助界面合成）這一水面合成平臺。值得關注的是，文中明確將 Langmuir–Blodgett trough（KSV NIMA）用于平均分子面積與表面壓力的評估。也就是說，KSV NIMA LB 膜分析儀在本文中承擔了“讀懂水面單分子層狀態”的核心角色，是保證 SMAIS 可控和可復現的重要工具。
研究背景
傳統二維聚合物或二維 COF 薄膜的制備常面臨兩類難題。自上而下剝離法雖然能得到納米片，但片層容易重堆疊，層厚、橫向尺寸和結構完整性難以精確控制；自下而上界面合成雖可直接生長薄膜，卻往往缺少足夠穩定的單體預組織作用，導致聚合前結構退化、晶域尺寸偏小，影響后續器件集成。
這篇 Protocol 關注的核心問題是：能否在溫和的水面界面上，為單體提供一個既穩定、又具有方向性調控能力的二維模板？SMAIS 的答案是，先在水面構建有序表面活性劑單層，再利用表面活性劑頭基與單體之間的靜電作用、氫鍵或共價錨定作用，引導單體在水面下方預組織，隨后加入第二單體，在界面限域環境中完成二維聚合與結晶。
研究方法
SMAIS 可概括為三個階段。第一階段，在水面制備穩定且有序的表面活性劑單層；根據單體電荷和官能團，可選擇 SOS、SDBS、SnOS 等陰離子表面活性劑，也可選擇 CTAB 等陽離子表面活性劑，或選擇硬脂酸等形成特定相互作用的分子。第二階段，將單體 1 的水溶液加入亞相，單體擴散至水面下方，并在表面活性劑單層誘導下形成長程有序的預組裝結構。第三階段，引入單體 2，使二維聚合被限制在水面區域內進行，反應動力學可通過 pH、溫度、單體濃度和催化條件調節。
在這一流程中，KSV NIMA LB 膜分析儀提供了關鍵界面數據。研究者利用 Langmuir–Blodgett 槽和 Wilhelmy 板監測表面壓力，記錄表面壓力—平均分子面積（π–A）等溫線，從而判斷表面活性劑單層是否完成從稀疏氣態到凝聚液態的轉變，并計算平均分子面積和不同反應容器中所需的表面活性劑投加量。對于依賴水面單層模板的合成方法而言，這一步相當于建立后續聚合的“起始界面標準”。

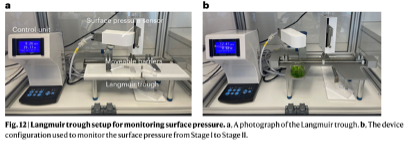

配圖1：KSV NIMA LB膜分析儀相關實驗裝置：原文 Fig. 12 展示了用于監測表面壓力的 Langmuir trough 裝置。圖中可見控制單元、表面壓力傳感器、可移動擋板和水面槽體；該系統用于從 Stage I 到 Stage II 連續跟蹤界面狀態。
實驗結果與分析
SMAIS 的優勢首先體現在適用反應的廣泛性。該方法已用于制備 2D polyamide、2D polyimide、2D polyimine、2D poly(boronate ester)、2D poly(pyridinium salt)、2D polyphenylenevinylene、2D polybenzimidazole 和 2D polyaniline 等多類二維聚合物晶體。通過調節反應時間與反應物濃度，所得晶體厚度可從約 1 nm 調控至 200 nm；橫向面積可達到約 28 cm²，單晶晶域最高約 160 μm²。對于二維材料而言，晶域增大意味著晶界減少，更有利于保留材料本征傳輸特性。
KSV NIMA LB 膜分析儀相關數據尤其說明了“為什么表面活性劑單層能夠成為模板”。原文 Fig. 13a 給出了 SOS 在水面上的 π–A 等溫線。隨著擋板壓縮，SOS 分子由稀疏分布逐漸進入凝聚狀態，表面壓力變化直接反映單層相態演化。結合原位 GIXD，研究者觀察到 SOS 單層的清晰衍射峰，說明其在水面形成有序二維晶格。SMAIS 因而不是簡單地把反應物放在水面，而是在一個可測量、可壓縮、可調控的單分子層環境中組織反應。

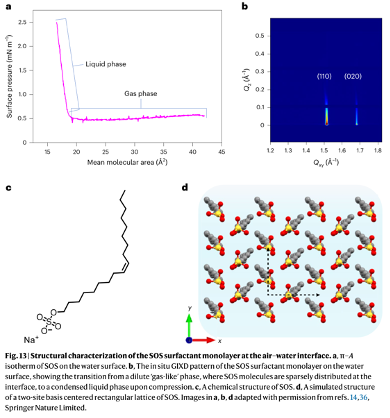

配圖2：S
OS表面活性劑單層的π–A等溫線與結構表征：原文 Fig. 13a 為 SOS 在水面上的表面壓力—平均分子面積等溫線，是典型的 LB 膜分析數據；Fig. 13b-d 結合 GIXD 和結構模擬，說明 SOS 單層在水面可形成有序排列。
實驗結果與分析：表面壓力記錄單體預組織
除單層形成外，單體是否真正吸附并在表面活性劑層下方預組織，也是 SMAIS 成敗的關鍵。原文 Fig. 14a 記錄了從 Stage I 到 Stage II 的表面壓力隨時間變化。當單體注入水相后，表面壓力出現明顯上升，表明單體自發吸附到表面活性劑單層下方，并開始發生界面預組織。與之配合的 GIXD、SFG 和 SAED 數據顯示，SOS 單層在單體加入后仍保持有序晶格，而單體組裝結構與表面活性劑晶格之間存在模板關系。
這也正是 KSV NIMA LB 膜分析儀在本文中的價值：它提供的不是最終二維聚合物的顯微照片，而是合成早期的“界面過程數據”。實時表面壓力曲線可以幫助研究者判斷單體注入是否溫和、是否發生有效吸附、界面是否被擾動，以及組裝過程何時趨于穩定。LB 膜分析數據把原本難以觀察的水面分子行為，轉化為可記錄、可比較、可優化的曲線。

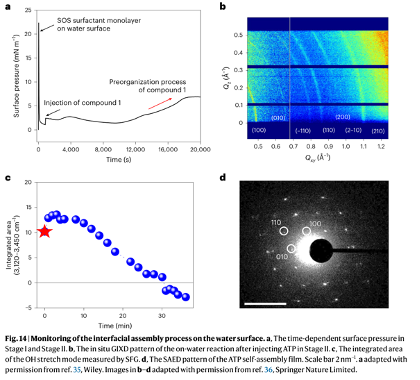

配圖3：單體注入后的表面壓力實時監測：原文 Fig. 14a 顯示，在單體 1 注入后，表面壓力隨時間升高，提示單體在表面活性劑單層下方發生吸附與預組織；Fig. 14b-d 進一步證明界面組裝具有有序性和模板關系。
結論與展望
總體來看，SMAIS 為二維聚合物晶體合成提供了一條兼具普適性、可放大性和可重復性的路線。其核心不是單一反應條件，而是一套圍繞“水面表面活性劑單層—單體預組織—界面二維聚合”建立起來的方法學框架。KSV NIMA LB 膜分析儀在其中發揮了關鍵的界面定量表征作用：通過 π–A 等溫線確定表面活性劑單層相態與平均分子面積，通過時間依賴表面壓力曲線追蹤單體吸附和預組織過程，并為不同反應體系優化提供可比較的數據基礎。
當然，SMAIS 仍存在邊界條件，例如對水溶性和表面活性劑兼容性的依賴，水作為界面介質帶來的溫度限制，以及部分不可逆 C–C 偶聯反應中缺乏錯誤校正的問題。未來，若進一步發展混合亞相、有機液體界面、可編程表面活性劑單層或外場輔助結晶策略，SMAIS 有望覆蓋更多單體體系和反應類型。對于從事二維聚合物、COF 薄膜、界面聚合和功能膜材料研究的團隊而言，這篇 Protocol 的價值在于：它把“水面合成”從經驗性操作推進到可監測、可診斷、可復現的實驗流程，而這正是 LB 膜分析技術在先進材料研究中的獨特意義。
基金支持
該研究方案所基于的相關工作獲得 ERC Synergy Grant（2DPolyMembrane，No. 101167472）、ERC Consolidator Grant（T2DCP）、GRK2861（No. 491865171）、CRC 1415“合成二維材料化學”（No. 417590517）、德國科學委員會以及德累斯頓先進電子中心等支持。
原文鏈接
https://doi.org/10.1038/s41596-026-01368-4
