法國索邦大學/勒芒大學 Marc Lamy de la Chapelle 團隊Sensors & Actuators B: Chemical：耦合 QCM-D 與 SERS 的雙模傳感策略——應用耗散型石英晶體微天平解析小分子適配體識別機理
一、研究背景
抗生素殘留是食品安全“隱形炸彈”。鏈霉素（streptomycin, STR）作為氨基糖苷類獸藥，被歐盟限定在牛奶 ≤200 μg kg?¹、肌肉 ≤500 μg kg?¹。傳統儀器法（LC-MS/MS）雖靈敏，卻受限于設備龐大、前處理繁瑣、無法現場化；而單模電化學或比色 aptasensor又常因小分子的“質量輕、信號弱”陷入檢出限瓶頸。

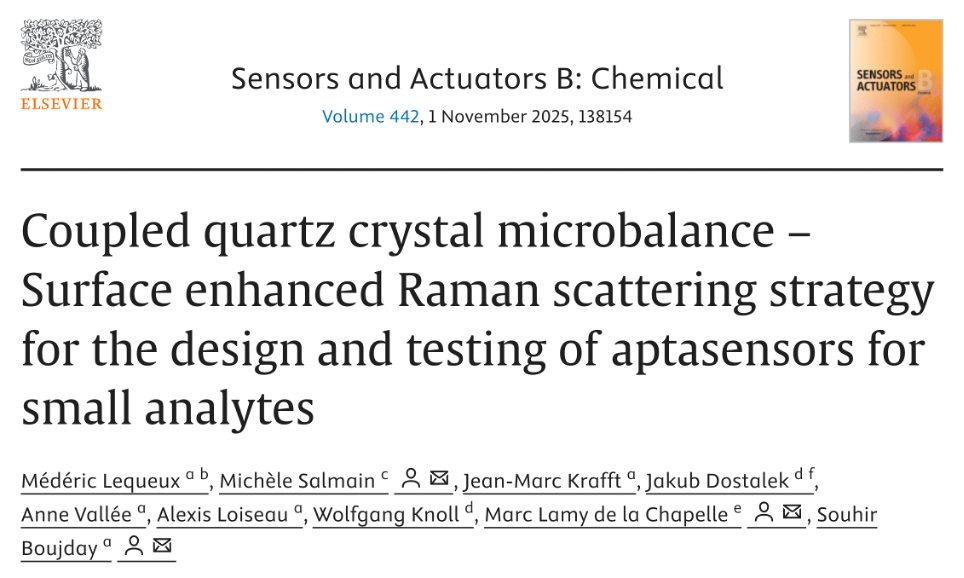

能否讓“小分子”產生“大信號”？法國索邦大學 Michèle Salmain 教授、勒芒大學 Marc Lamy de la Chapelle 教授聯合奧地利多瑙河私立大學等 7 家單位，提出“一石二鳥”策略：把能“稱質量”的 QSense耗散型石英晶體微天平（QCM-D）與能“看結構”的表面增強拉曼散射（SERS）耦合到同一張金納米柱芯片上，讓一次結合事件同時輸出“質量-粘彈性-指紋光譜”三維信息，實現對 STR 的 nM 級追蹤。研究工作以“Coupled quartz crystal microbalance – Surface enhanced Raman scattering strategy for the design and testing of aptasensors for small analytes”為題發表在 Sensors & Actuators B: Chemical 上。
二、研究方法——雙模芯片的誕生
1. 芯片設計
在 5 MHz 商用 QCM-D 金電極上，用電子束光刻（EBL）“雕刻”出 250 nm 直徑、40 nm 高、周期 400 nm 的金納米柱陣列；
納米柱邊緣提供均勻 SERS 熱點，且不影響石英晶體的聲學振蕩，真正做到“同位、同時、同芯片”。
2. 探針固定
選用已報道的 23-mer 硫醇化 DNA aptamer（KD=132 nM），5′端加 13-mer poly-T 間隔，既降低非特異吸附，又把識別域“托舉”在等離子體場 20–30 nm 有效深度內；
以 QCM-D 在線監測 aptamer 吸附量，隨后用 HS-PEG 進行 backfilling，確保“空隙補位”與抗污能力。
3. 雙模測量平臺
微流控 QSense Explorer窗口模組，允許 785 nm 激光垂直聚焦到納米柱區域，實現“溶液環境”下同步采集：
QCM-D：第七倍頻 ΔF / ΔD，實時給出質量-粘彈性；
SERS：原位采集 400–1800 cm?¹ 光譜，追蹤 aptamer 構象變化。

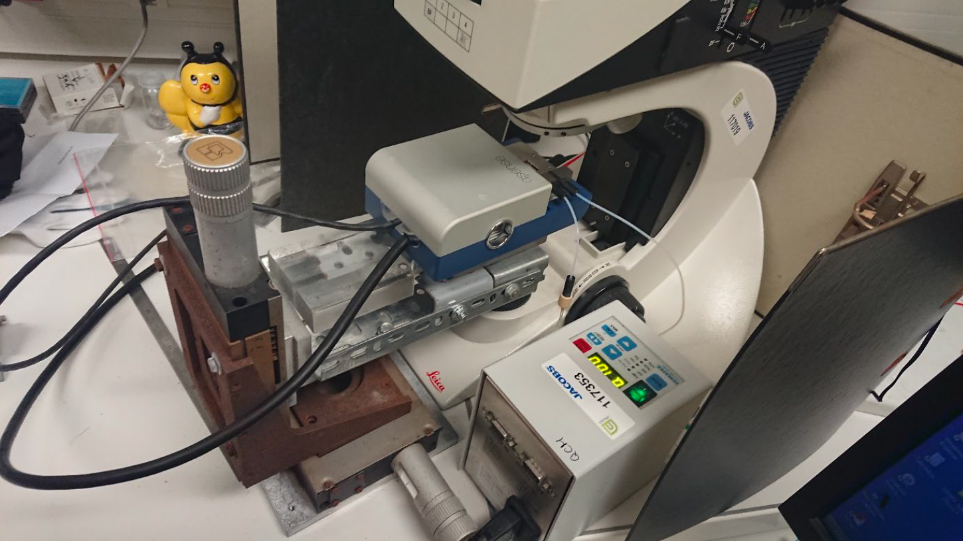

圖1. QCM-D/SERS聯用裝置的窗口模塊示意圖
三、實驗結果與數據分析
1. 傳感層構筑——QCM-D“稱重”說了算
aptamer 注入 50 min 后 ΔF = −12 Hz，按 Sauerbrey 方程換算為 212 ng cm?²（≈18.5 pmol cm?²），表明形成致密單分子層；
后續 PEG 封閉再增重 −6.7 Hz，PEG/aptamer 摩爾比≈17:1，且 ΔD 幾乎不變，說明整個膜“剛性”十足，為后續小分子檢測奠定低背景優勢。

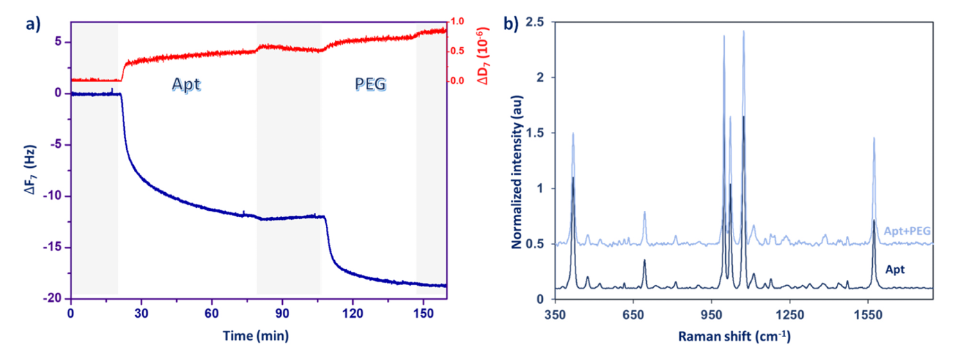

圖2. a) 在流動緩沖液中以40 µL/min流速連續注入適配體（5 µM）和聚乙二醇（50 µM）時，QCM-D測量的頻率變化和耗散隨時間的依賴關系，清晰標注 aptamer/PEG 兩階段。b) 適配體（Apt）和聚乙二醇（Apt + PEG）連續化學吸附后的非原位SERS光譜。光譜以418 cm?¹處的拉曼峰進行歸一化。
2. STR 結合動力學——QCM-D 一錘定音
梯度注入 50–1000 nM STR，每步結合-洗脫循環僅 20 min；
ΔF 隨濃度升高而飽和，Langmuir 擬合給出 KD = 23 ± 4 nM（↓5 倍于文獻值），檢測限 <50 nM（≈29 μg L?¹），滿足歐盟牛奶限量要求；
同時 ΔD 同步下降，F/D 比值亦呈飽和趨勢，說明 STR 結合使膜“更硬”，排除“吸水增重”假陽性——這是單用光學法無法獲得的力學證據。

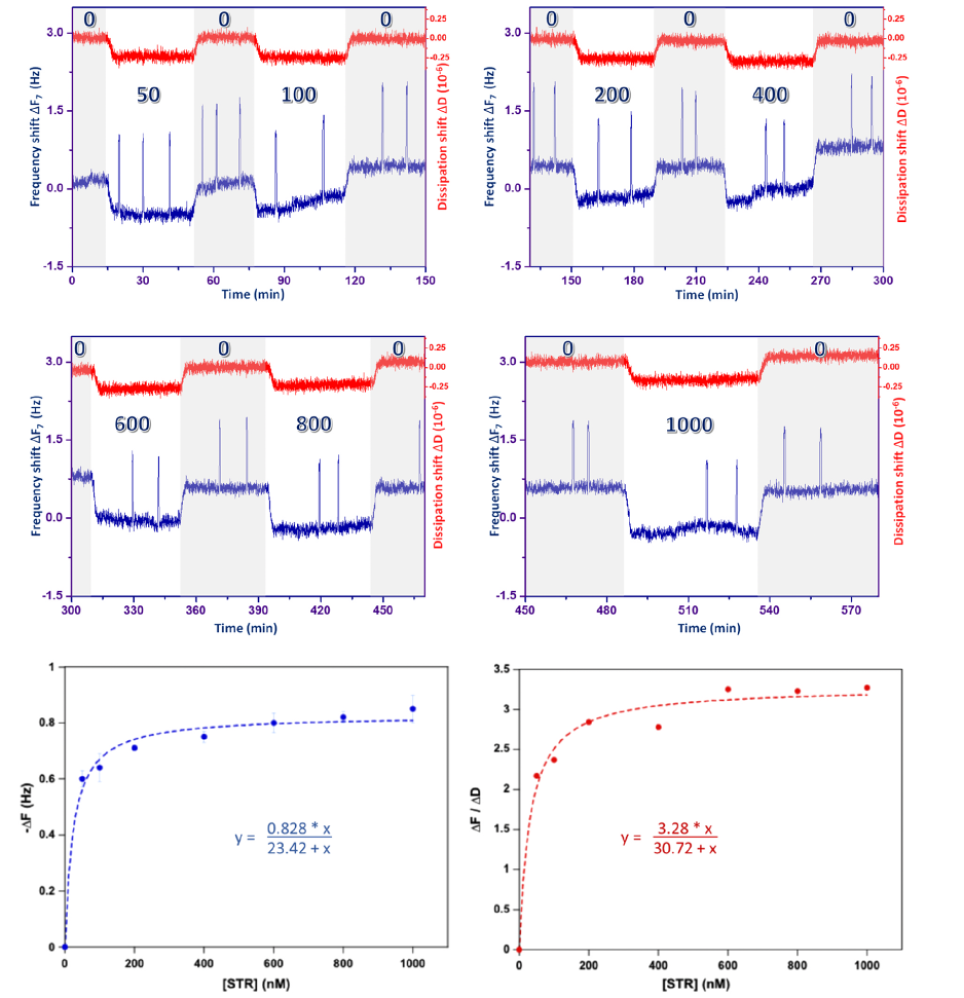

圖3. 在流動緩沖液中以40 µL/min流速注入50、100、200、400、600、800和1000 nM鏈霉素（STR）溶液時記錄的QCM-D響應。顯示的是第7倍頻的變化。下圖：根據上述頻率變化數據建立的劑量-響應曲線。
3. SERS“指紋”驗證
無 STR 時，998、1074、1573 cm?¹ 等核苷酸堿基峰清晰；
隨 STR 濃度升高，整體強度下降 30 %，1573 cm?¹（A/G 堿基）出現 1–2 cm?¹ 可逆位移，而 998 cm?¹ 保持不變，提示 A14/G16/A17 等堿基參與口袋式結合，與前期分子動力學預測一致；
峰位/半高寬變化雖不足以定量，但為“識別位點”提供了光譜級證據，實現“質量+結構”交叉驗證。

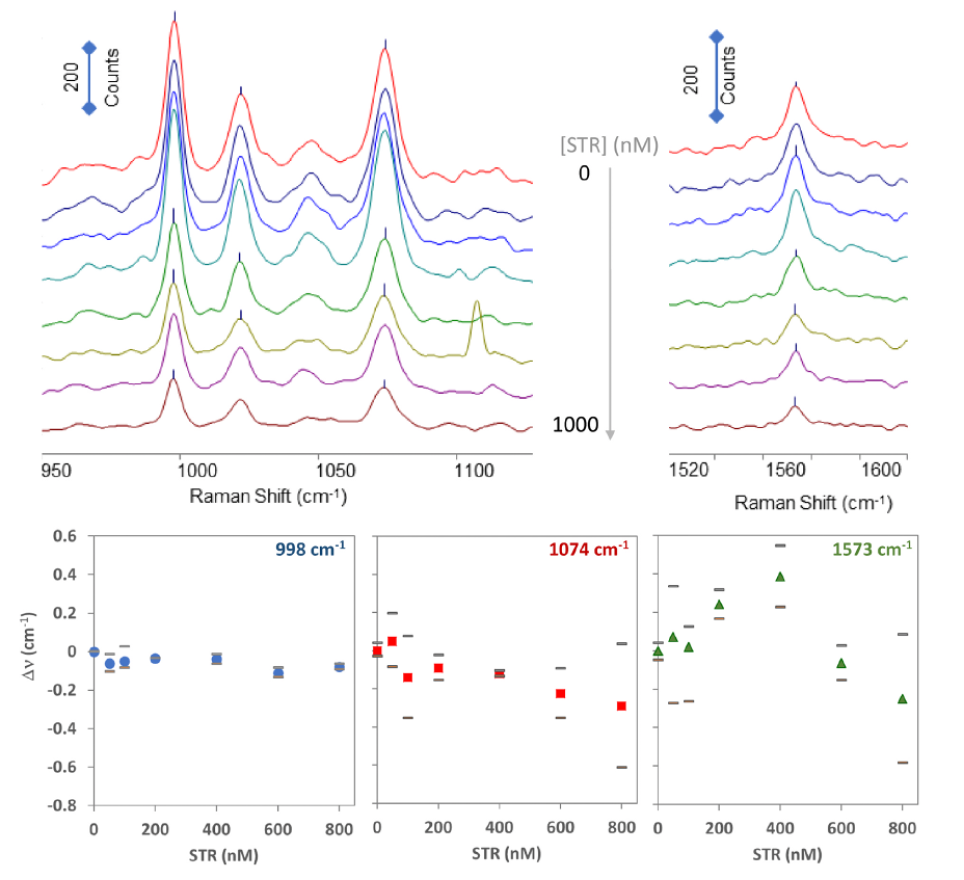

圖4. 上圖：在流動緩沖液中暴露于遞增濃度鏈霉素（從上到下：0 – 1000 nM）后原位測量的SERS光譜。下圖：三個拉曼峰（998 cm?¹、1074 cm?¹和1573 cm?¹）的峰位位移隨鏈霉素濃度的變化。每個點對應光譜參數的平均值，誤差棒對應最高值和最低值（相應數據收集于表S5）。
四、結論與展望
本文首次將 QSense QCM-D 與 SERS 融合于一張納米柱芯片，突破“小分子無信號”瓶頸：
1. 質量維度：23 nM KD、<50 nM LOD，刷新 STR aptasensor 記錄；
2. 力學維度：ΔD 與 F/D 同步下降，闡明結合導致膜剛性增強；
3. 光譜維度：SERS 指紋鎖定 A/G 堿基參與識別，為后續理性設計提供靶點。
未來，團隊將：
1. 引入機器學習預測“堿基位移-濃度”模型，把 SERS 從“定性”推向“定量”；
2. 擴展至四環素、氯霉素等多殘留同步檢測，打造“一張芯片一條線”的牧場原奶快檢方案；
3. 開發便攜式雙模讀取儀，推動技術從實驗室走向冷鏈物流車間。
五、基金支持
本研究由法國國家科研署（ANR）與奧地利科學基金會（FWF）聯合項目“NanoBioSensor”（ANR-15-CE29-0026）資助。
六、原文鏈接
https://doi.org/10.1016/j.snb.2025.138154
