斯坦福大學鮑哲南/崔屹團隊 JACS：應用QSense EQCM-D揭示場響應動態單層調控界面機制，實現高穩定鋰金屬電池
研究背景
隨著電動汽車與儲能技術的快速發展，高能量密度電池體系成為學界與產業界的共同追求。其中，鋰金屬電池（Lithium Metal Batteries, LMBs）因其極高的理論比容量（3860 mAh g?¹）和最低的電化學電位，被視為下一代電池技術的重要方向。
然而，鋰金屬負極的實際應用仍面臨諸多挑戰，核心問題集中在界面不穩定性（interphase instability）：
· 電解液持續分解，導致SEI（固態電解質界面膜）不斷生長
· 鋰沉積不均勻，形成枝晶或“死鋰”
· 循環過程中庫倫效率（CE）下降
· 電池壽命與安全性嚴重受限
這些問題的根本在于：鋰/電解液界面缺乏動態調控能力。
現有策略的局限性
目前針對界面問題的解決方案主要包括：
1. 電解液優化（高濃鹽、局域高濃）
2. 功能添加劑（陽離子調控離子通量）
3. 自組裝單分子層（SAMs）
但這些方法仍存在關鍵瓶頸：
· 添加劑缺乏結構有序性
· SAMs 固定在表面，無法動態響應電場變化
· 難以同時兼顧“離子傳輸調控 + SEI穩定”
本文核心創新
針對上述問題，來自斯坦福大學的鮑哲南教授和崔屹教授團隊提出：
?? “場響應動態單分子層（Dynamic Monolayer）”概念
該體系具備兩個關鍵特性：
· 電場驅動的可逆組裝/解組裝
· 界面有序結構調控能力
更重要的是——
?? 首次借助 QSense EQCM-D 實現該動態行為的原位驗證！
研究方法：QSense EQCM-D成為核心表征手段
1. 動態單層分子設計
研究團隊設計了一類分子（DM-L、DM-S、DM-SF），由三部分組成：
· 帶正電的頭基（pyrrolidinium）
· 柔性鏈段（linker）
· π-π堆積單元（芳香環）
不同結構調控：
· 分子尺寸
· 堆積能力
· 電場響應行為
2. QSense EQCM-D：揭示界面“動態生命力”的關鍵工具
本研究中最關鍵的技術之一是：
?? 電化學石英晶體微天平（EQCM-D）
其核心優勢：
· 納克級質量變化檢測（ng·cm?²）
· 實時原位監測吸附/脫附過程
· 同步獲取結構剛性信息（耗散D）

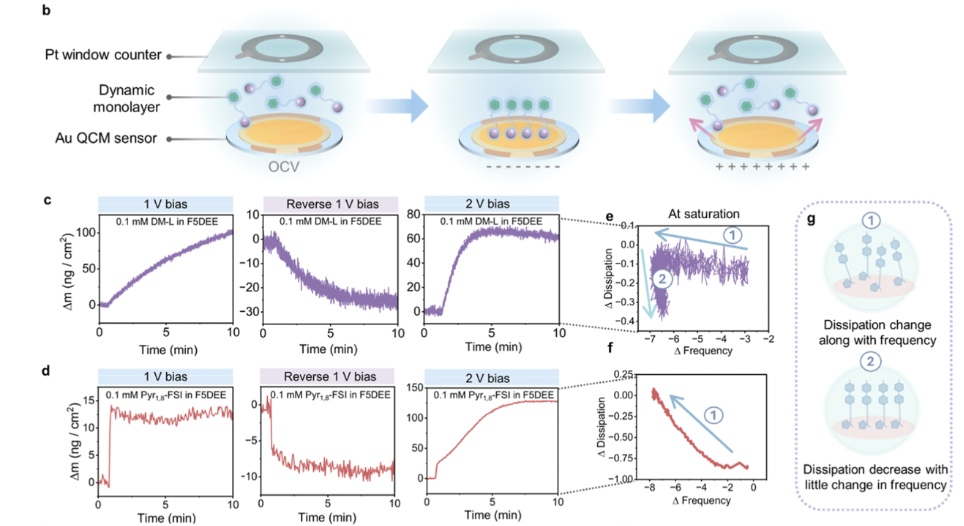

圖1｜EQCM-D原位監測動態單層在電場作用下的吸附/脫附行為及結構演變
3. EQCM-D實驗核心發現
（1）電場驅動可逆吸附行為
· 無電場：分子分散在電解液中
· 負電位：陽離子被吸引 → 單層組裝
· 正電位：分子脫附 → 界面解組裝
?? EQCM-D直接觀察到：
· 質量上升（吸附）
· 質量下降（脫附）
（2）質量變化定量分析
· DM-L：質量增加 >100 ng/cm²
· 對照分子：僅 ~20 ng/cm²
說明：
?? 動態單層具有更強界面富集能力
（3）耗散信號揭示結構特性
QSense EQCM-D不僅測質量，還測結構：
· DM-L：耗散顯著下降
→ 形成致密剛性層
· 對照體系：無明顯變化
→ 結構松散
?? 結論：
QSense EQCM-D首次直接證明：動態單層可以形成“有序、致密、剛性界面結構”
（4）不可逆質量：揭示SEI形成機制
在DM-L體系中：
· 部分質量無法脫附
· 歸因：FSI?陰離子分解
?? QSense EQCM-D提供關鍵證據：
動態單層促進陰離子富集與分解 → 有利于形成無機富集SEI
實驗結果與分析
1. 電化學性能提升
（1）庫倫效率（CE）
· DM-L體系：穩定接近 99%
· 對照體系：波動明顯
?? CE穩定性顯著提升
（2）循環穩定性
· Li||Cu體系：CE波動顯著降低
· Li||Li體系：過電位下降
· 20 μm Li||NMC811：
?? 循環壽命接近翻倍

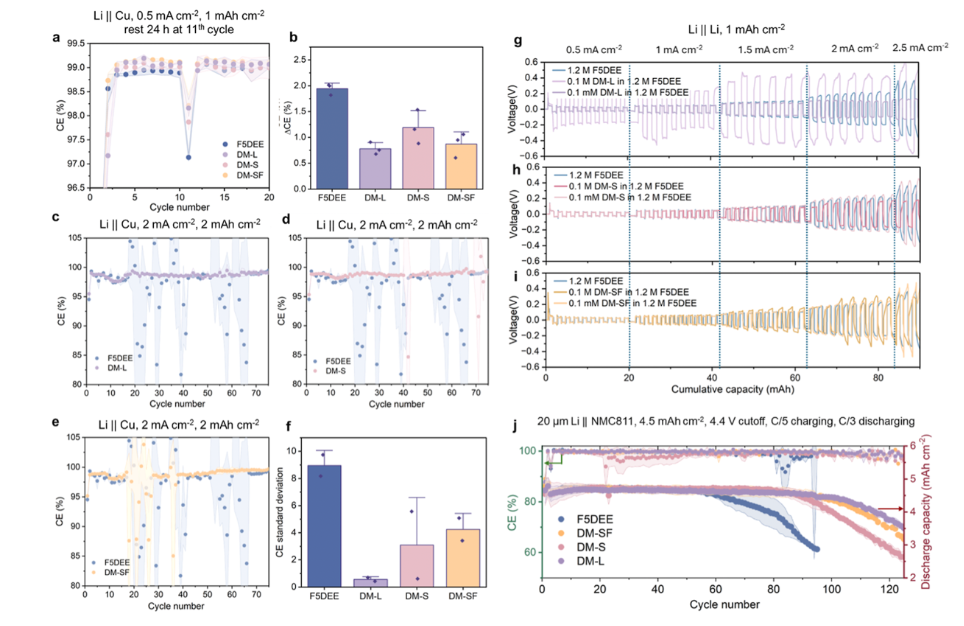

圖2｜動態單層顯著提升鋰金屬電池循環穩定性與庫倫效率
2. SEI結構調控
Cryo-XPS結果顯示：
DM-L體系中：
· LiF ↑
· Li?N ↑
· Li?O ↑
· Li?S ↑
?? 明顯形成無機富集SEI

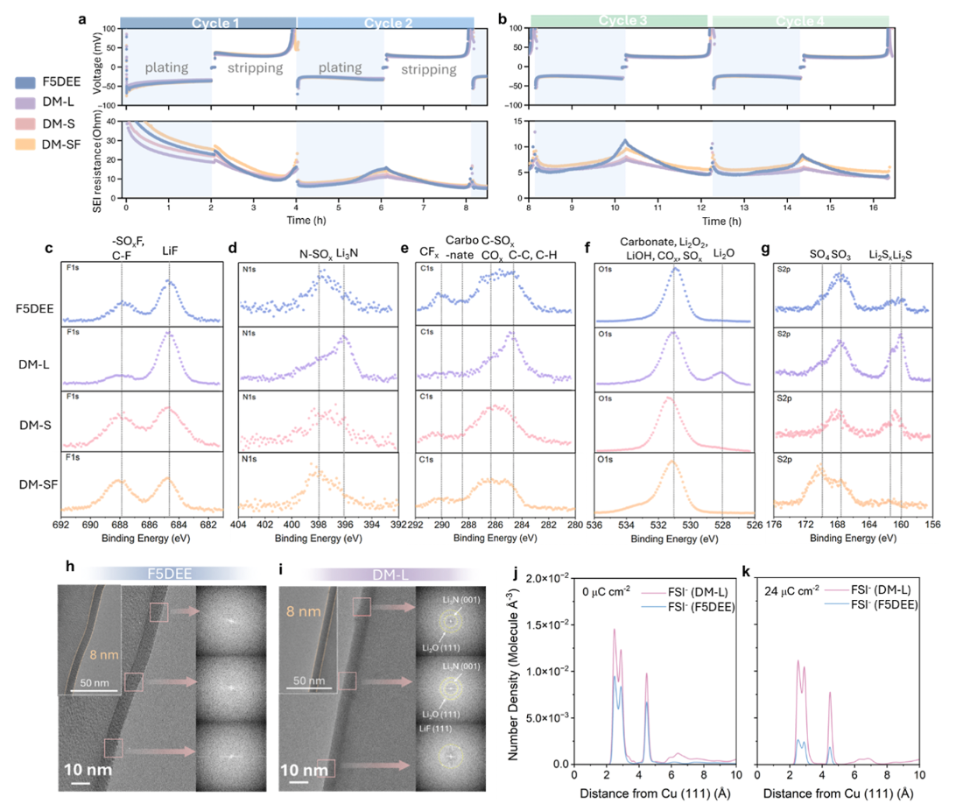

圖3｜動態單層誘導形成富無機組分SEI
3. 機理總結
EQCM-D + XPS + 電化學測試共同揭示：
?? 動態單層通過三重機制發揮作用：
1. 電場響應組裝 → 構建有序界面
2. 調控離子通量 → 均勻鋰沉積
3. 富集陰離子 → 優化SEI組成
QSense EQCM-D在本文中的核心價值
本研究中，QSense EQCM-D不僅是輔助工具，而是：
? 關鍵機制驗證平臺
QSense EQCM-D實現了三大突破：
1? 原位驗證“動態單層”概念
?? 直接觀察：
· 吸附 / 脫附
· 電場響應行為
2?定量界面質量變化
?? 精確測量：
· 分子覆蓋量
· 吸附動力學
3?揭示界面結構性質
?? 通過耗散D：
· 判斷層是否致密
· 判斷是否剛性結構
?? 一句話總結
沒有EQCM-D，就無法證明“動態單層真的在工作”
結論與展望
研究結論
本文提出并驗證了：
?? 場響應動態單層界面工程策略
其優勢包括：
· 可逆響應電場
· 構建有序界面
· 優化SEI組成
· 提升電池穩定性
未來展望
該策略具有廣泛潛力：
· 鋰金屬電池
· 鈉/鉀金屬電池
· 固態電池界面工程
同時，EQCM-D將在以下領域發揮更大作用：
· 電解液/添加劑篩選
· SEI形成機制研究
· 電極界面原位表征
基金支持
· Stanford University
· SLAC National Accelerator Laboratory
· 材料與能源研究中心（SIMES）
